반도체 자본 장비 정확도 향상과 동시에

속도 및 처리량 향상



20+

다년간의 적층 제조 및 반도체 전문 지식



1 - 2nm

반도체 장비 정확도 향상



5X

안정화 개선 시연



기계 속도 및 가동 시간 증가로 더 많은 웨이퍼를 처리하고 더 높은 수명 주기 가치 달성

반도체 리소그래피 및 웨이퍼 처리 장비는 점점 더 복잡해지는 마이크로칩 생산의 정확성, 속도, 신뢰성 및 생산성 요구 사항을 충족하기 위해 끊임없는 혁신이 필요합니다. 또한 품질 향상, 총 소유 비용 개선, 시장 출시 시간 단축, 공급망 중단 최소화에 대한 지속적인 요구가 지속되고 있습니다.


3D Systems는 반도체 응용 분야 및 금속 적층 제조 분야에서 수십 년간의 전문 지식을 바탕으로 이러한 과제를 이해하고 반도체 OEM 및 공급업체가 이를 극복하도록 도울 수 있는 전담 팀을 보유하고 있습니다. 완전한 솔루션 제공업체로서 우리는 응용 프로그램 개발에서 귀하와 협력하여 프로토타입에서 생산으로 전환하고 자신의 금속 첨가제 기능을 활성화하는 데 도움을 줄 것입니다.


반도체 자본 설비용 애플리케이션






Wilting은 반도체 장비를 개선하기 위해 금속 적층 제조를 사용합니다.


네덜란드에 본사를 둔 제조업체인 Wilting이 어떻게 첨단 금속 적층 제조 전문 지식을 사내에 도입하여 반도체 장비 성능과 생산성을 개선했는지 알아보십시오.




더 알아보기


반도체 자본 장비의 성능, 생산성 및 신뢰성 향상

관리자
2021-05-29
조회수 118

Wilting은 3D Systems와 협력하여보다 생산적이고 안정적인 부품을 제공하기 위해 금속 적층 제조의 채택을 가속화했습니다.

정밀 가공 회사 인 Wilting은 대규모 반도체 자본 장비 제조업체가 복잡한 금속 부품을 생산하여 시스템 이미징 정확도와 생산성을 향상시킬 수 있도록 지원합니다. 3D Systems와 협력하여 자체 고급 금속 적층 제조 기능 및 전문 지식의 채택을 가속화함으로써 Wilting은 이제 반도체 자본 장비에서 더 높은 성능을 위해 설계된 최적화 된 부품을 생산할 수 있습니다.


Challenge

반도체 OEM은 마이크로 칩 패키지 크기가 계속 감소함에 따라 리소그래피 기능을 발전시켜야한다는 압력을 받고 있습니다.

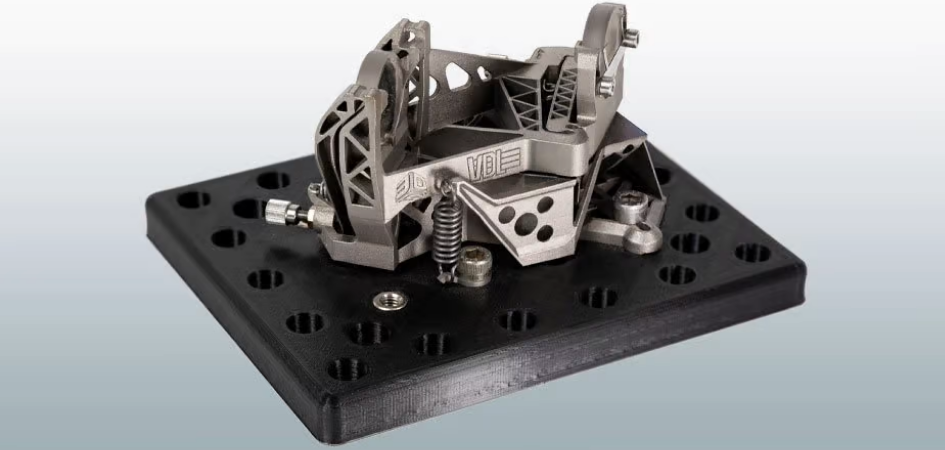

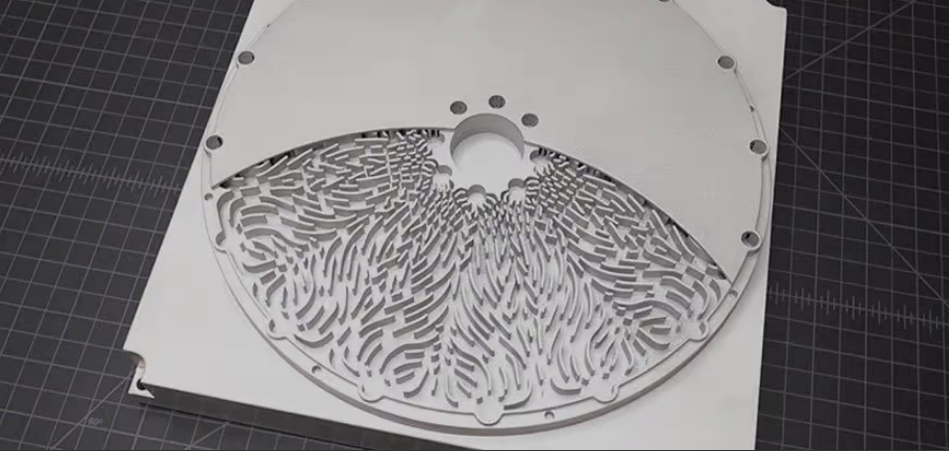

금속 적층 제조를 통해 고도로 최적화 된 부품을 설계하고 제조 할 수 있습니다. 반도체 리소그래피 및 웨이퍼 처리 장비에 적용될 때 매니 폴드, 웨이퍼 테이블, 웨이퍼 핸들링 시스템, 굴곡 및 브래킷과 같은 복잡한 금속 AM 부품은 부품의 성능과 신뢰성을 향상시킵니다. 이러한 개선으로 인해 나노 미터 수준에서 시스템 정확도가 향상되고 속도와 처리량이 향상되어 결국 더 많은 웨이퍼를 처리하고 총 소유 비용을 개선 할 수 있습니다.


Solution

확장 가능한 생산을위한 협업

01 응용 엔지니어링 상담

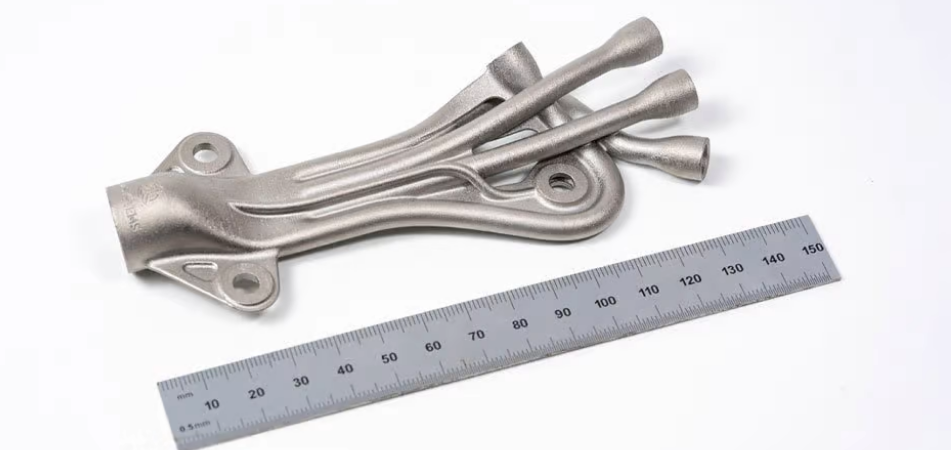

여기에 표시된 부품과 같이 적층 제조용으로 설계된 매니 폴드는 유체 및 가스 흐름을 최적화하여 압력 강하를 줄이고 기계적 장애 및 진동을 최소화합니다. 전통적인 제조로 인해 부품이 크고 무겁고 시스템 성능에 부정적인 영향을 미치는 정체 된 흐름과 불안정한 연결이 발생하는 경우가 많습니다. 반도체 애플리케이션에 적층 제조를 사용하면 다음과 같은 이점이 있습니다.

  • ◎ 최적화 된 유체 흐름. AM 솔루션을 사용하면 액체로 인한 외란력을 90 %까지 줄일 수 있습니다.

  • ◎ 무게와 부피 감소. 적층 제조 경량화는 무게를 50 %까지 줄일 수있을뿐만 아니라 기존 제조에 비해 제한된 공간에서 볼륨 클레임을 최적화 할 수 있습니다.

  • ◎ 신뢰성 향상. 전통적으로 제조 된 매니 폴드 어셈블리 (20 개 이상의 부품)에 비해 적층 제조는 단일 모 놀리 식 부품을 제공하여 신뢰성을 높이고 제조 및 수율을 개선 할 수 있습니다.




02. 금속 첨가제 기능

고객 사이에서 복잡한 AM 부품에 대한 수요를 구축 한 후 Wilting은 고품질 금속 프린팅을 위해 3D SYSTEMS의 DMP Flex 350을 선택 했습니다. 3D SYSTEMS의 금속 AM 기술의 동급 최고의 산소 수준 (<25ppm) 과 불활성 분위기는 티타늄, 스테인리스 강, 알 루미늄 또는 니켈 합금에서 매우 강력하고 정확한 고 화학적 순도 부품을 보장합니다.

DMP Flex 350은 3DXpert® 올인원 3D 프린팅 소프트웨어  및 광범위하게 테스트 된 LaserForm® 재료 제품군과  높은 처리량의 모듈 식 프린터 아키텍처를 결합한 통합 금속 AM 솔루션입니다  . Wilting은 준비가되면 프린터를 추가하여 DMP Flex 350으로 용량을 늘릴 수 있습니다.


Result

반도체 자본 장비의 높은 성능과 생산성

  • 생산성 향상

    최대 50 % 더 가벼운 부품으로 관성과 시스템 진동을 줄여 기계 속도와 가동 시간을 늘려 더 많은 웨이퍼를 처리합니다.

    성능 향상

    유동으로 인한 교란 력의 90 % 감소는 시스템 진동을 줄이고 1-2nm 정확도 향상을 실현합니다 .

    AM 채택 비용 절감

    전문가 주도의 기술 이전을 통해 학습 및 출시 시간을 단축합니다.

  • 디자인 유연성

    교란 힘 을 줄이는 복잡한 자유형 채널을 사용 하여 매니 폴드를 최적으로 설계하고, 빠르게 반복하고, 제조 합니다.

    신뢰할 수 있음

    신뢰성을 높이고 제조 수율을 높이고 인건비를 줄이기 위해 다중 부품 어셈블리 를 모 놀리 식 부품으로 교체.
