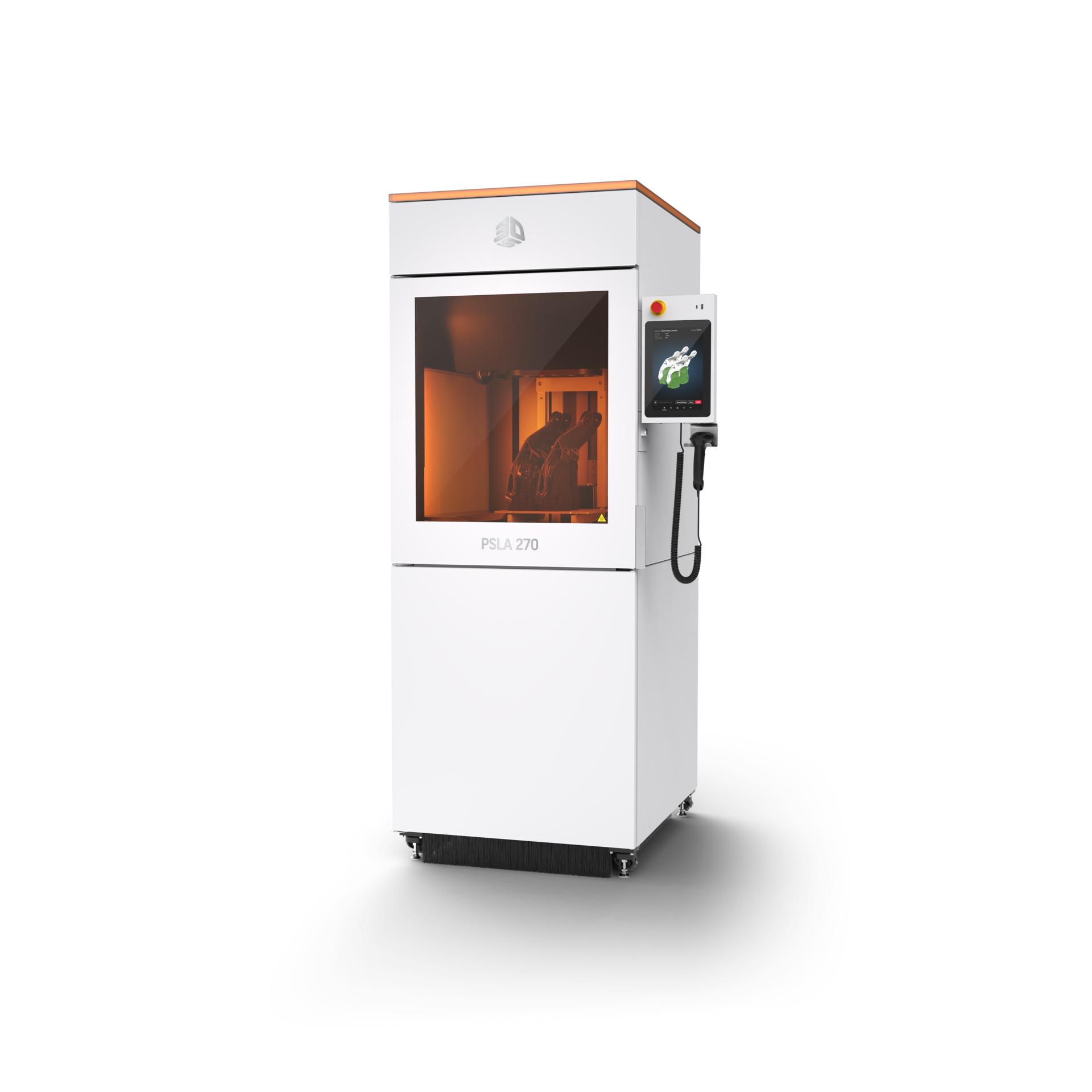

PSLA 270

최대 5배 처리량을 제공하는 정확한 프로젝터 기반 SLA

3D SYSTEMS의 PSLA 3D 프린터는

Figure 4 광 투사 기술의 속도와 생산 등급 소재 이점과

SLA의 반복 가능하고 고품질의 결과물을 결합한 고해상도 프린터입니다.


PSLA 270

최대 5배 처리량을 제공하는 정확한 프로젝터 기반 SLA


3D SYSTEMS의 PSLA 270은 Figure 4 광 투사 기술의 속도와 생산 등급 소재 이점과 SLA의 반복 가능하고 고품질의 결과물을 결합한 고해상도 프린트입니다.


Figure 4 PRO-BLK 10

Figure 4 Rigid White

Figure 4 Rigid Gray

Figure 4 HI TEMP 300-AMB

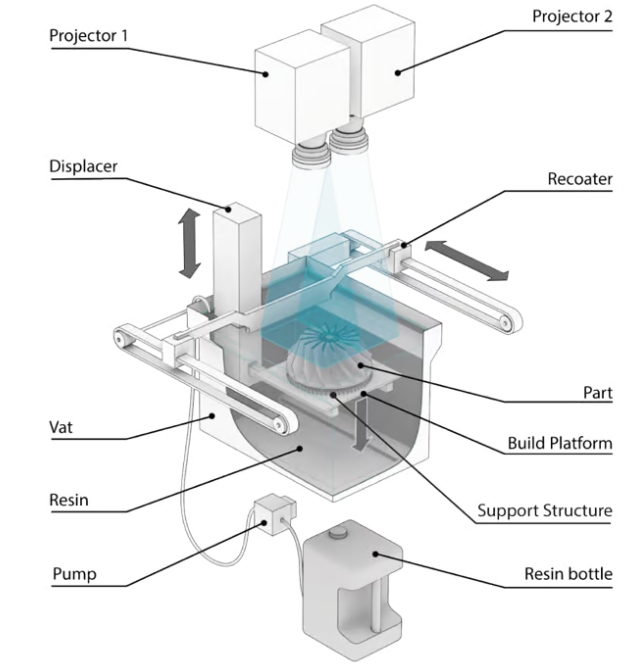

프로젝션 기반 SLA 시스템


PSLA 270는 두 세계의 장점을 모두 합쳤습니다. 투사 기반 기술 의 픽셀 생산성과 SLA의 부력 있는 비접촉 정밀도입니다. 듀얼 고해상도 프로젝터는 타의 추종을 불허하는 픽셀 효율성을 제공하여 기존 레이저 시스템을 훨씬 능가합니다.

첫 번째 출력으로 성공과 정확성


PSLA 270는 비접촉 방식으로 작동하여 중력에 의한 휨이 발생하지 않습니다. 이로 인해 부품의 형상에 관계없이 뛰어난 정밀도, 일관성, 품질을 제공하며, 다른 솔루션에 비해 적은 지지 구조만으로도 우수한 결과를 얻을 수 있습니다. 일반적으로 소형 부품의 경우 멤브레인을 사용하는 역방향 빌드 방식이 효과적이지만, 큰 단면을 가진 대형 부품에서는 박리 및 중력으로 인한 왜곡이 발생할 수 있습니다.


생산 등급 수지


PSLA 270은 Figure 4 엔지니어링 및 생산 등급 수지와 함께 작동하도록 설계되어 사출 성형과 같은 품질과 동급 최고의 매끄러움을 갖춘 출력 부품을 제공합니다.

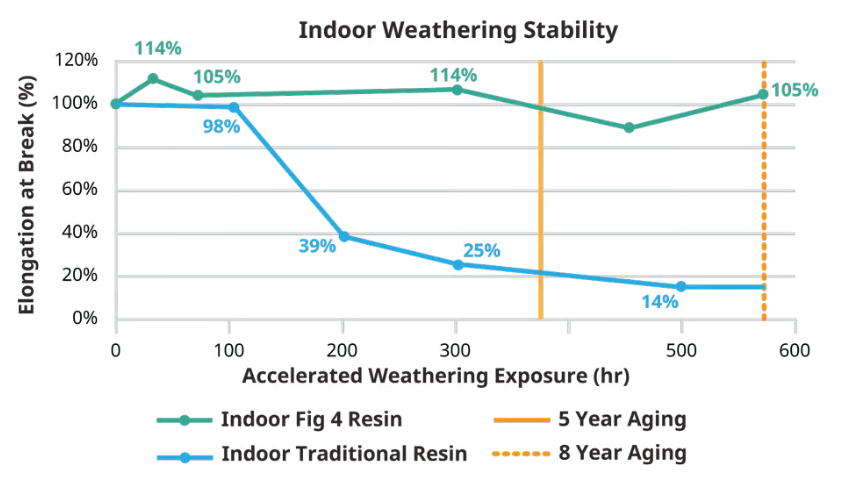

다양한 색상과 반투명도의 열가소성 플라스틱과 같은 거동을 가진 견고하고 튼튼하며 내구성이 뛰어난 주조 가능하고 내열성이 있으며 생체적합성이 있는 소재 중에서 끊임없이 확장되는 범위에서 선택하세요. 출력된 부품은 장기간 UV 및 습도에 안정적인 기계적 특성을 보입니다. ASTM D4329 및 ASTM G194 방법에 따라 실내 사용 시 최대 8년, 실외 노출 시 최대 1.5년입니다.


부품 품질


PSLA 270은 정밀 프로젝터와 혁신적인 하드웨어 구성의 직접적인 결과로 뛰어난 부품 품질과 정확성을 제공합니다.

최고 수준의 부품 품질을 보장하기 위해 모든 재료, 프린팅 공정, 이미지 처리 소프트웨어 및 프린터 하드웨어를 자체적으로 개발하여 원활한 통합을 보장합니다.

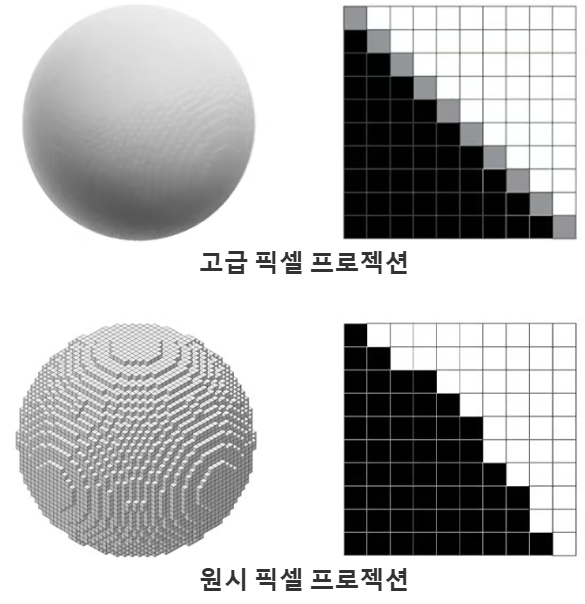

3D Systems의 이미지 처리 소프트웨어는 회색 스케일링으로 픽셀 모서리를 자동으로 조정합니다. 이를 통해 동급 최고의 표면 품질을 갖춘 고품질 생산 등급 플라스틱 부품이 탄생합니다.


유연한 제조


PSLA 270은 SLA Vat 기반 프린팅의 모든 첫 번째 제품 성공 및 작업 안정성을 갖추고 배치 수준의 실제 생산 등급 결과를 제공할 수 있습니다.

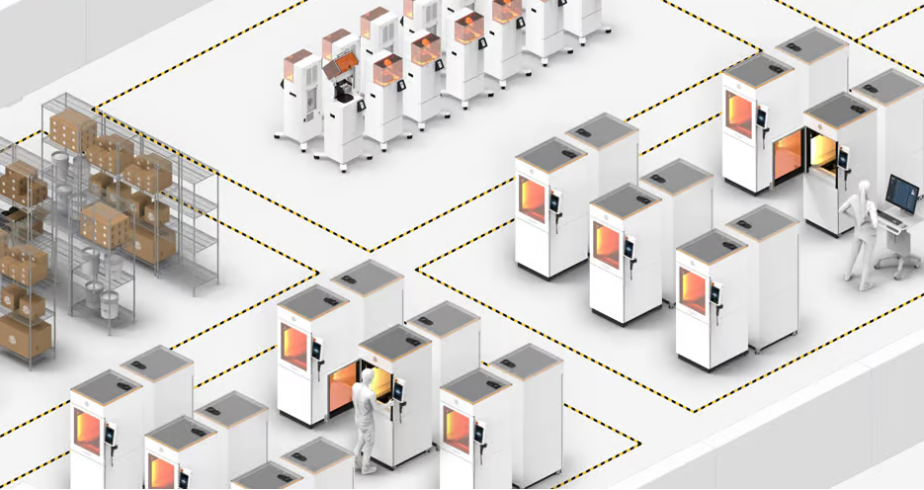

대형 단일 부품을 제작하거나 대량의 소형 구성 요소로 플랫폼을 채우는 경우에도 성능과 출력은 최대 6 시그마 수준까지 일관되고 반복 가능합니다.

PSLA 270은 신뢰성에 대한 고객의 요구를 충족합니다. 고품질의 탄력성 있는 소재는 장기적인 내구성을 보장하는 데 도움이 됩니다.

재료 변경이 쉽습니다


재료 변경은 그 어느 때보다 쉬워졌습니다. PSLA 270은 애플리케이션에 가장 적합한 다양한 재료 Vat 크기를 수용하도록 설계된 이동식 카트를 갖추고 있습니다. Vat 시스템은 엘리베이터, 디스펜서, 리코터가 함께 사용되는 수지 통으로 중첩된 상태를 유지하도록 설계되었습니다.

재료 전달 모듈(MDM)은 이동식 카트의 필수적인 부분이므로 재료 교체 중에 청소할 필요가 없습니다. 한 카트는 다른 카트로 교환하기만 하면 필요한 모든 부품이 함께 제공됩니다. 또한 프린터 프레임에 정확한 부가가치세 위치를 통해 재료 변경이 가장 원활하게 이루어집니다.

유연한 디자인


PSLA 270는 비접촉 방식으로 작동하여 중력에 의한 휨이 발생문과 UI를 뒤집어서 UI를 기계의 오른쪽이나 왼쪽에 배치할 수 있습니다. 이렇게 하면 공간과 워크플로에 가장 효율적인 레이아웃을 사용할 수 있습니다.


응용 분야

  • 진공 주조를 위한 마스터 패턴
  • 금속 주조를 위한 쉘 주조 패턴
  • 복잡한 어셈블리
  • 풍동 실험 모델
  • 테스팅을 위한 맞춤 유동 리그 생산
  • 제품의 대량 맞춤 생산 (치아 교정, 치과)
  • 어셈블리 지그 및 고정장치

특징

  • SLA (광조형) 기술 사용
  • 최대 제작 치수 용량 (WxDxH)
    - ProJet 6000 : 250 x 250 x 250 mm
    - ProJet 7000 : 380 x 380 x 250 mm
  • 최고의 정밀도 및 정확도
  • 교체 가능한 MDM (소재 전달 모듈)
  • 경쟁사 3D 프린터보다 최대 4배 빠른 속도
  • 경쟁사 3D 프린터보다 2.5배 높은 해상도
  • 정확한 곡선 정의가 가능한 진정한 X 및 Y 방향 선 그리기
  • 부품 설정 및 생산을 위한 직관적인 올인원 소프트웨어

주요 이점

  • 빠르고 강력하고 정확한 3D 프린팅
  • 어떠한 크기의 부품도 정교하고 미세한 피처 세부 묘사
  • 기존 방식과 견줄만한 사출 성형 정확성
  • 여러 프린터를 하나로 - 빠르고 쉬운 소재 전환
  • 현지 현장 서비스 및 응용 분야 지원
  • 단일 소스 솔루션 (프린터, 소재, 소프트웨어)
  • 낭비되는 소재 절감 CAD 데이터를 사내에
    보관하여 지적 자산 보호
  • 광범위한 적용 유연성

사용 가능 소재

PSLA 270에서는 Figure 4 재료 일부가 사용이 가능합니다. 사출 성형과 같은 품질과 동급 최고의 매끄러움을 갖춘 부품을 제공합니다.

더보기

Fast

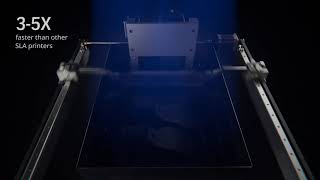

듀얼 HD 프로젝터 기반 SLA는 레이저 기반 기술에 비해 최대 5배 빠른 경화 레이어 시간을 제공합니다.

Precise


고출력 7W 프로젝터는 90µm pixel 해상도로 첫 번째 프린팅 성공률을 제공하며, 뛰어난 품질과 반복성을 자랑합니다.

Versatile


큰 빌드 볼륨 용량을 갖춘 컴팩트한 크기. service bureau 및 프로덕션 애플리케이션을 위한 완벽한 도구입니다.

Easy to Use


간단한 사용자 인터페이스를 통해 엔드투엔드 프린팅 프로세스를 안내하여 가동 시간과 생산성을 극대화할 수 있습니다.

Easy to Install


문를 통과하며 몇 시간 안에 설치할 수 있습니다. 표준 전원 콘센트만 준비 되어지면 작동됩니다.

프로젝션 기반 SLA 시스템


PSLA 270는 두 세계의 장점을 모두 합쳤습니다. 투사 기반 기술 의 픽셀 생산성과 SLA의 부력 있는 비접촉 정밀도입니다. 듀얼 고해상도 프로젝터는 타의 추종을 불허하는 픽셀 효율성을 제공하여 기존 레이저 시스템을 훨씬 능가합니다.

첫 번째 출력으로 성공과 정확성


PSLA 270는 비접촉 방식으로 작동하여 중력에 의한 휨이 발생하지 않습니다. 이로 인해 부품의 형상에 관계없이 뛰어난 정밀도, 일관성, 품질을 제공하며, 다른 솔루션에 비해 적은 지지 구조만으로도 우수한 결과를 얻을 수 있습니다. 일반적으로 소형 부품의 경우 멤브레인을 사용하는 역방향 빌드 방식이 효과적이지만, 큰 단면을 가진 대형 부품에서는 박리 및 중력으로 인한 왜곡이 발생할 수 있습니다.

Vat Design


롤인플레이스 Vat은 프레임 데이터룸에 정확하게 위치하여 재료 레벨링 프로세스를 간소화하여 재료를 쉽게 변경할 수 있습니다.


Recoater Design


듀얼 레일 리코터 시스템은 더 빠른 이동 속도로 부품 품질을 더욱 향상시킵니다. 정밀한 부착 기능으로 재료를 빠르게 변경할 수 있습니다.

Clean Interior


빈번한 소재 교체를 위해 설계된 새로운 인테리어는 유지보수 및 청소 시간을 최소화할 수 있도록 스테인리스 커버로 심플하게 디자인되었습니다.

Material Loading


수작업 또는 자동 충전 수지 펌프로 재료를 통에 추가하여 잦은 수작업 없이도 지속적으로 프린팅 작업을 할 수 있습니다.

Material Leveling


새로운 변위 레벨링 시스템은 레벨링 성능을 획기적으로 개선할 뿐만 아니라 전반적인 시스템 복잡성을 줄입니다.

사용 가능 소재

PSLA 270에서는 Figure 4 재료 일부가 사용이 가능합니다.

사출 성형과 같은 품질과 동급 최고의 매끄러움을 갖춘 부품을 제공합니다.

더보기

생산 등급 수지


PSLA 270은 Figure 4 엔지니어링 및 생산 등급 수지와 함께 작동하도록 설계되어 사출 성형과 같은 품질과 동급 최고의 매끄러움을 갖춘 출력 부품을 제공합니다.

다양한 색상과 반투명도의 열가소성 플라스틱과 같은 거동을 가진 견고하고 튼튼하며 내구성이 뛰어난 주조 가능하고 내열성이 있으며 생체적합성이 있는 소재 중에서 끊임없이 확장되는 범위에서 선택하세요. 출력된 부품은 장기간 UV 및 습도에 안정적인 기계적 특성을 보입니다. ASTM D4329 및 ASTM G194 방법에 따라 실내 사용 시 최대 8년, 실외 노출 시 최대 1.5년입니다.

부품 품질


PSLA 270은 정밀 프로젝터와 혁신적인 하드웨어 구성의 직접적인 결과로 뛰어난 부품 품질과 정확성을 제공합니다.

최고 수준의 부품 품질을 보장하기 위해 모든 재료, 프린팅 공정, 이미지 처리 소프트웨어 및 프린터 하드웨어를 자체적으로 개발하여 원활한 통합을 보장합니다.

3D Systems의 이미지 처리 소프트웨어는 회색 스케일링으로 픽셀 모서리를 자동으로 조정합니다. 이를 통해 동급 최고의 표면 품질을 갖춘 고품질 생산 등급 플라스틱 부품이 탄생합니다.

새로운 소프트웨어 아키텍처

New Design


새로운 현대적인 사용자

인터페이스는 현대인의

기대에 부응하고 생산성을

향상시키도록

디자인되었습니다.

Touch UI


HD 멀티터치 스크린은 더 빠른 작업 완료를 위해 쉽게 볼 수 있도록 정보를 표시합니다.

Easy to Use


전체 프린팅 프로세스, 재료 변경 및

프린터 보정 과정 전반에 걸쳐

작업자를 안내하는 단계별 워크플로우입니다.

Print Tracking


필수 프린터 센서 데이터를 모니터링하고

로컬 네트워크를 통해 매개 변수를

구축하여 프로덕션 품질 표준을 유지 관리하고

추적합니다.

Remote Monitoring


HD 카메라는 작업자가 원격으로 프린팅을 시작하거나 프린팅 진행 상황을 감독할 수 있도록 지원하여 생산성과 작업 유연성을 높여줍니다.

유연한 제조


PSLA 270은 SLA Vat 기반 프린팅의 모든 첫 번째 제품 성공 및 작업 안정성을 갖추고 배치 수준의 실제 생산 등급 결과를 제공할 수 있습니다.

대형 단일 부품을 제작하거나 대량의 소형 구성 요소로 플랫폼을 채우는 경우에도 성능과 출력은 최대 6 시그마 수준까지 일관되고 반복 가능합니다.

PSLA 270은 신뢰성에 대한 고객의 요구를 충족합니다. 고품질의 탄력성 있는 소재는 장기적인 내구성을 보장하는 데 도움이 됩니다.

재료 변경이 쉽습니다


재료 변경은 그 어느 때보다 쉬워졌습니다. PSLA 270은 애플리케이션에 가장 적합한 다양한 재료 Vat 크기를 수용하도록 설계된 이동식 카트를 갖추고 있습니다. Vat 시스템은 엘리베이터, 디스펜서, 리코터가 함께 사용되는 수지 통으로 중첩된 상태를 유지하도록 설계되었습니다.

재료 전달 모듈(MDM)은 이동식 카트의 필수적인 부분이므로 재료 교체 중에 청소할 필요가 없습니다. 한 카트는 다른 카트로 교환하기만 하면 필요한 모든 부품이 함께 제공됩니다. 또한 프린터 프레임에 정확한 부가가치세 위치를 통해 재료 변경이 가장 원활하게 이루어집니다.

유연한 디자인

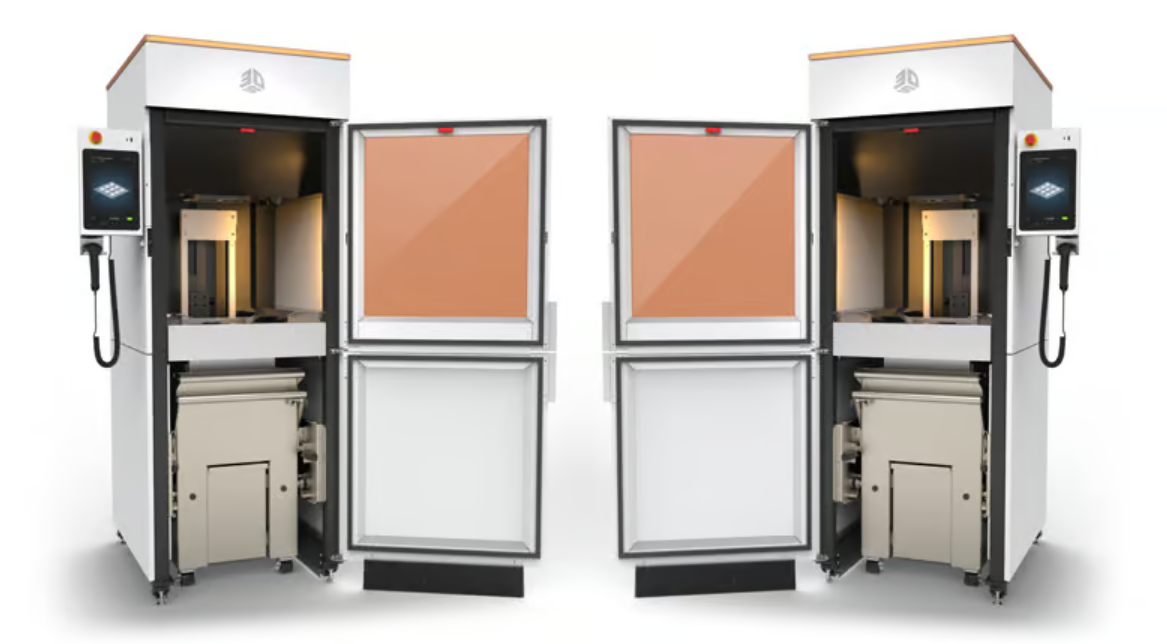

문과 UI를 뒤집어서 UI를 기계의 오른쪽이나 왼쪽에 배치할 수 있습니다. 이렇게 하면 공간과 워크플로에 가장 효율적인 레이아웃을 사용할 수 있습니다.


응용 분야
  • 최종 사용 내구성 플라스틱 부품
  • 빠른 기능적 프로토타입 제작 및 빠른 개념 모델
  • 플라스틱 부품의 단기/저용량 생산
  • 지그 및 고정 장치
  • 빠른 툴링
  • 툴링 인서트
  • 투자 주조
  • 커넥터
  • 마이크로유체학
  • 생체적합성 및/또는 내열성이 필요한 의료용 응용 분야
주요 이점
  • 높은 처리량과 당일 부품
  • 첫 번째 출력으로 성공
  • 속도와 소재 성능의 이점을 모두 갖춘 고해상도 프린터
  • 소형 프로젝션 시스템과 대형 프레임 SLA 간의 브리지
  • 빠르고 쉬운 재료 교체
  • 중간 빌드 사이즈
  • 프린터 프레임에 장착되는 롤인 통
  • 산업 수준의 내구성
  • 응용 프로그램 유연성
특징
  • 듀얼 7W HD 프로젝터를 사용한 프로젝션 기반 SLA (광조형) 기술 사용
  • 최대 제작 치수 용량 (WxDxH)
    - PSLA 270 : 242 x 265 x 300 mm
  • 컴팩트한 프린터 설치 공간
  • 듀얼 레일 리코딩 시스템
  • 자동 충전 수지 펌프 또는 수동 주입을 사용하여 통에 재료를 추가
  • 생산 등급 재료
  • 부품 설정 및 생산을 위한 직관적인 올인원 소프트웨어
  • 3D Connect 기능을 통한 예측 및 신속한 서비스를 위한 클라우드 연결

제품 스펙



PSLA 270
방식듀얼 7와트 HD 프로젝터를 사용한 프로젝션 기반 SLA (StereoLithography Apputr) 방식
제작 크기242 x 265 x 300 mm
사용 소재Figure 4 PRO-BLK 10
Figure 4 Rigid White
Figure 4 Rigid Gray
Figure 4 HI TEMP 300-AMB
해상도 3840 x 2160 DPI
일반적 정확도+/‑  100  µm  <  25  mm,  +/‑  0.2%  >  25  mm
소프트웨어3D Sprint
