실시간 추적 기술을 기반으로 미세한 형상과 디테일까지 정확하게 포착합니다. 무선 구조와 컴팩트한 디자인을 적용해 협소한 공간에서도 안정적인 스캔 성능을 유지하며, 효율적이고 신뢰도 높은 측정 결과를 제공합니다.

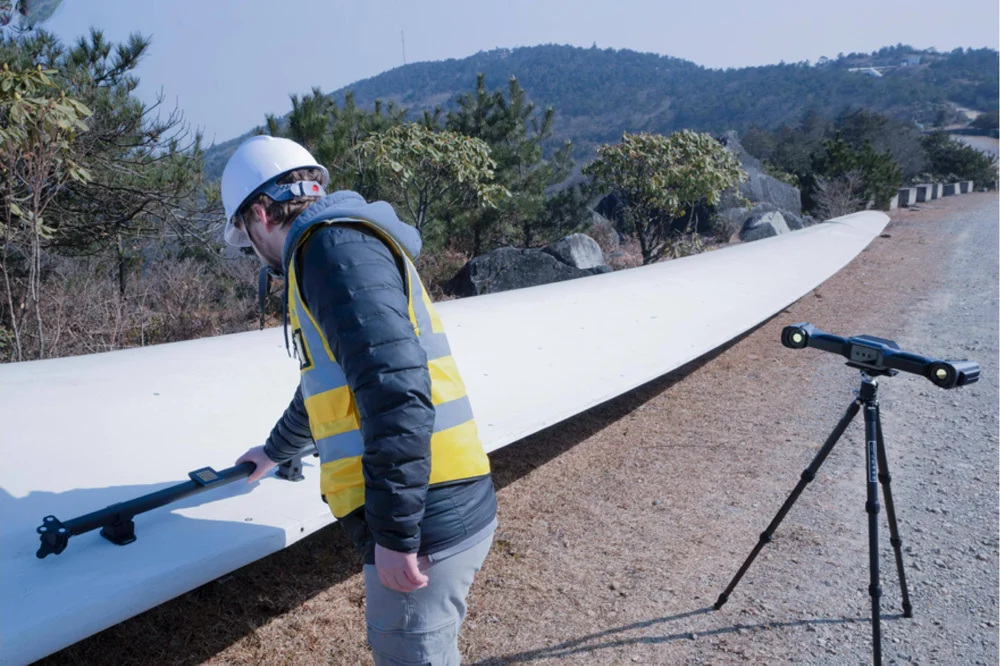

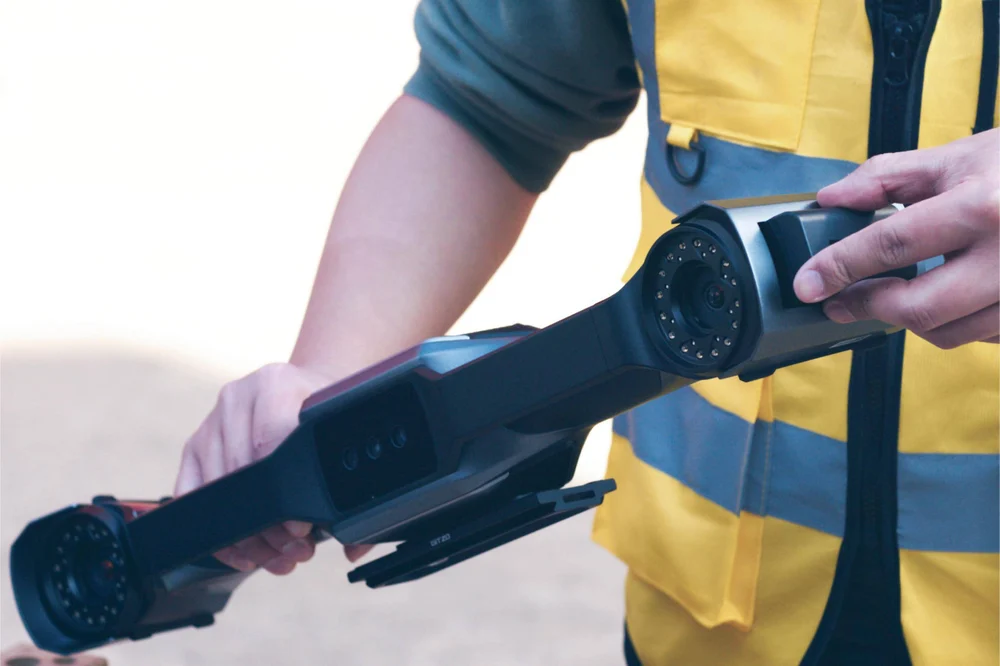

유연하고 분리 가능한 시스템

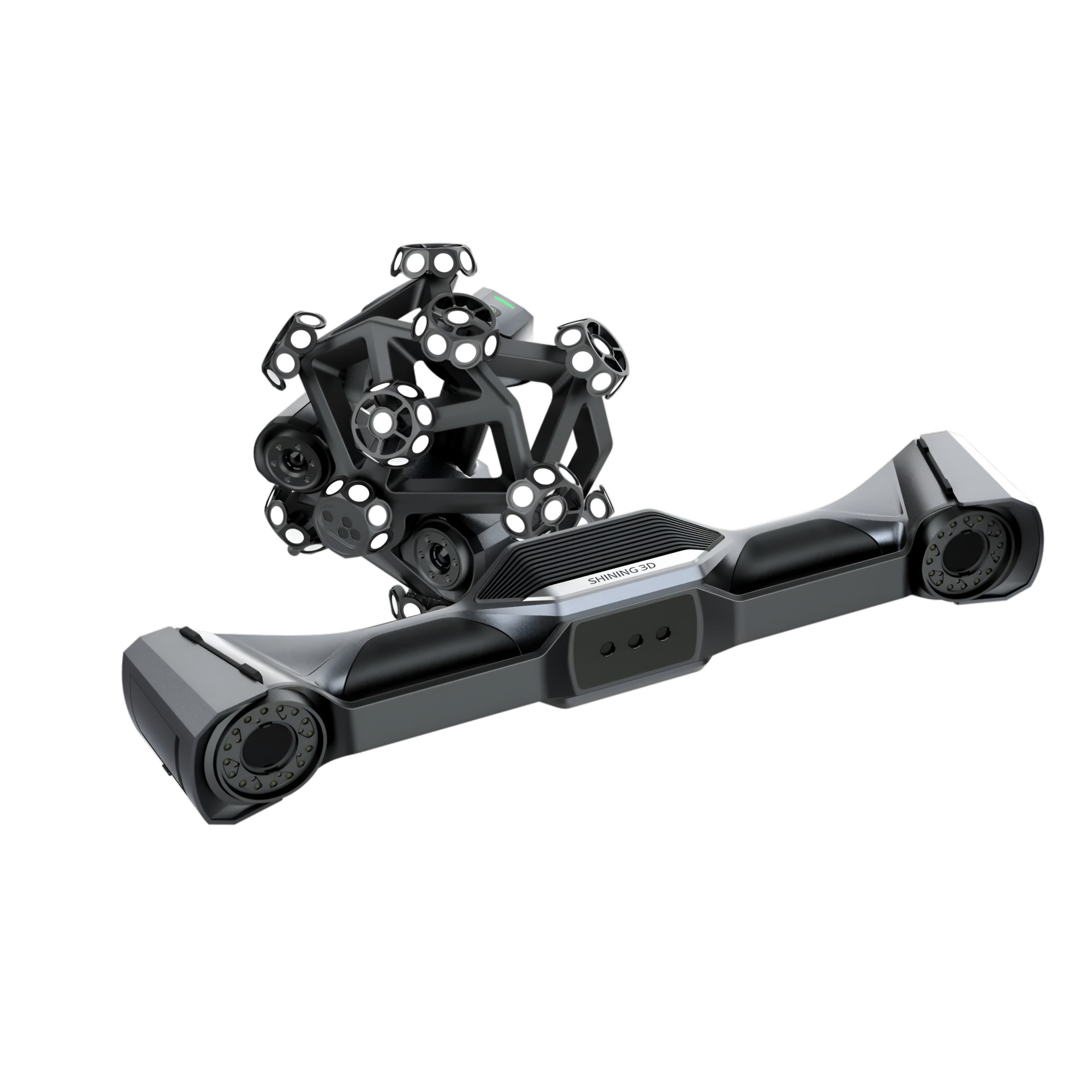

FreeScan Trak Nova에는 탈착식 휴대용 스캐너가 포함되어 있습니다. FreeScan UE Nova 트래커는 시중에서 가장 넓은 시야각(FOV)을 제공하는 휴대용 레이저 스캐너 역할도 하며, 탁월한 효율성과 유연성을 제공합니다.
2.6 × 2.2m의 넓은 시야각(FOV)으로 광범위한 영역 스캔
초고속 스캔 속도
인증 및 보장된 정확성
비디오 사진측량(VPG)
FreeScan Trak Nova 시스템은 SHINING 3D의 특허 기술인 비디오 사진측량(VPG)을 탑재하여 코드 마커가 필요 없습니다. 사진측량 기술과 캘리브레이션 로드를 통합함으로써 비디오 캡처를 통해 실시간으로 마커를 검증할 수 있습니다. 이를 통해 일관된 체적 정확도를 보장하고 대형 물체 스캔을 효율적으로 수행할 수 있도록 설정 과정을 간소화합니다.
스캔의 자유, 성능의 극대화

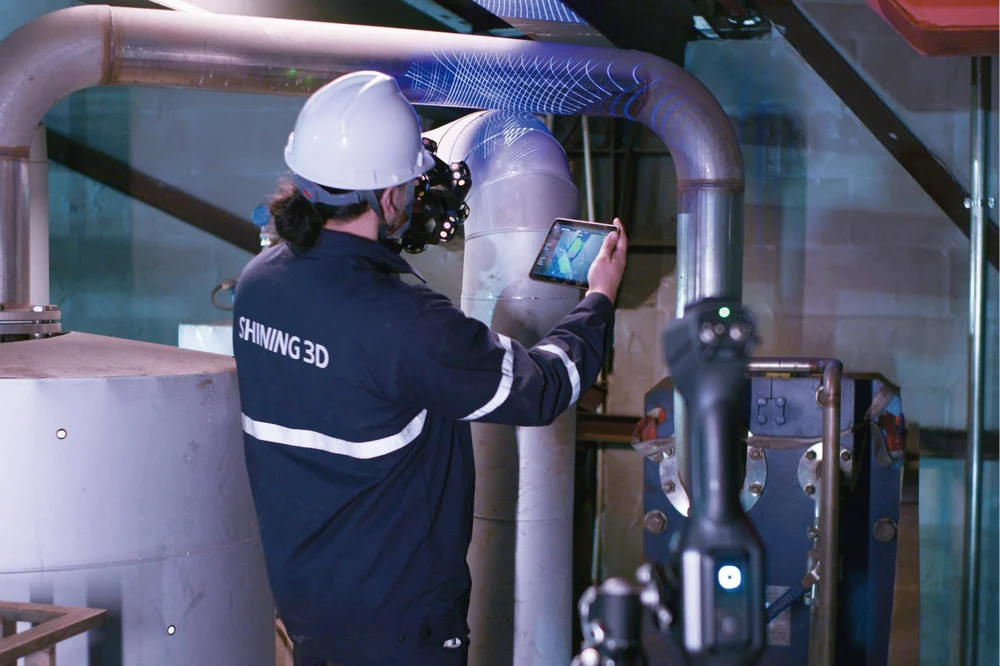

- 통합 무선 모듈: 대형 물체나 협소한 공간에서도 케이블이나 외부 장치에 구애받지 않고 자유롭게 스캔할 수 있습니다. 무선 모듈이 시스템에 자연스럽게 통합되어 스캔 데이터가 실시간으로 전송되며, 높은 프레임 속도와 안정적인 데이터 흐름을 유지합니다.
- 내장 컴퓨팅 모듈: 첨단 컴퓨팅 모듈을 탑재한 추척 스캐너와 광역 스캐너는 스캔 데이터를 빠르고 효율적으로 처리합니다. 별도의 외부 연산 장치 없이도 현장에서 즉각적인 작업이 가능합니다.
간편한 휴대성과 뛰어난 이동성
필요한 구성품을 하나의 휴대용 케이스에 담아 언제든 바로 사용할 수 있습니다. 경량 탄소섬유 구조를 적용해 이동이 잦은 환경에서도 안정적이고 일관된 성능을 제공합니다.
TE Nova: 1.2 kg
UE Nova: 1.6 kg
교체형 배터리로 작업 지속성 강화
분리형 배터리를 적용해 스캔 시간을 유연하게 확장할 수 있습니다. 배터리 교체가 간편해 장시간 프로젝트나 전원 접근이 제한된 환경에서도 작업 흐름을 끊김 없이 유지할 수 있습니다.

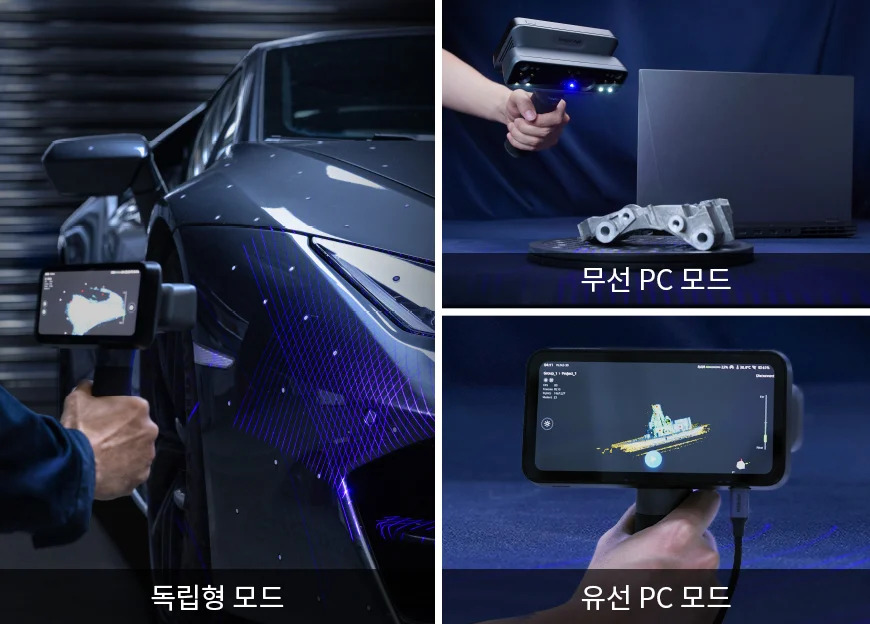

세 가지 작동 모드
Einscan Rigil은 세 가지 작동 모드를 제공하여 성능과 유연성을 극대화 합니다.

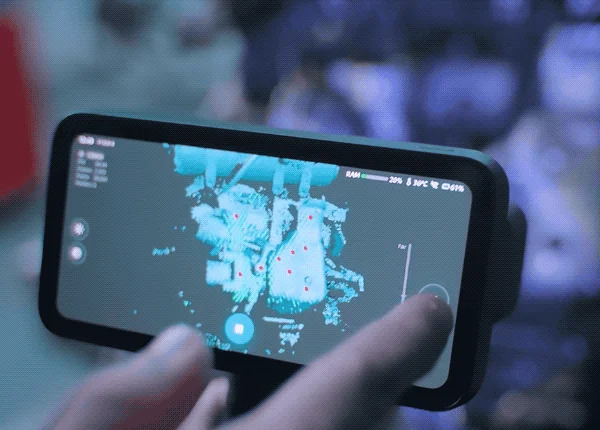

독립형 모드: PC연결이 필요 없으며 모든 스캔 및 처리 작업이 하드웨어에서 직접 완료됩니다.
PC 모드: 내장 Wi-fi 6를 활용하여 원활한 무선 스캔이 가능하고 PC와 연결하여 복잡한 작업과 대량의 데이터 처리가 가능합니다.
유선 PC 모드: 복잡한 네트워크 환경에서도 가용성, 최대 스캔 속도, 데이터 볼륨을 유지합니다.

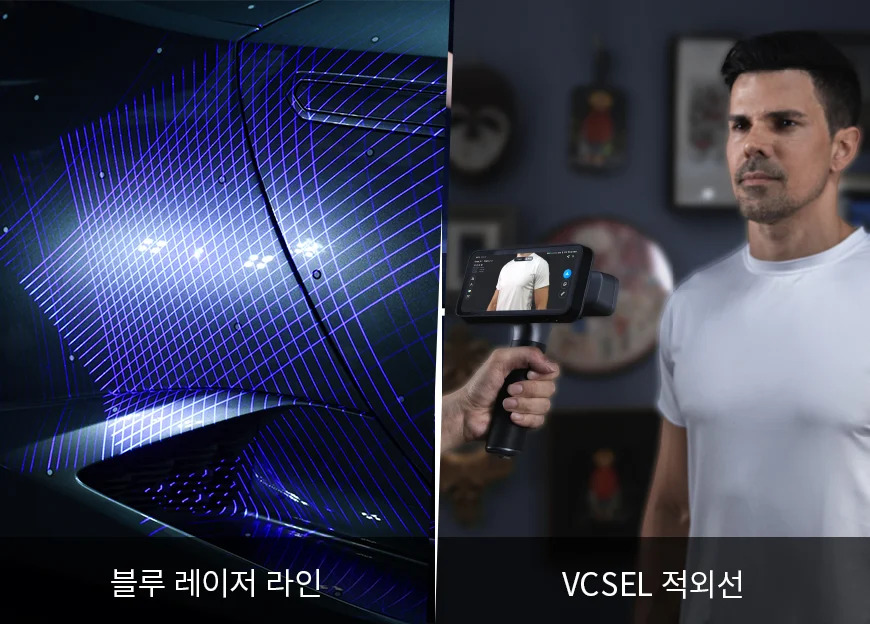

하이브리드 광원
서로 다른 광원으로 두 개의 카메라 그룹이 따로 설계 되어 있습니다.

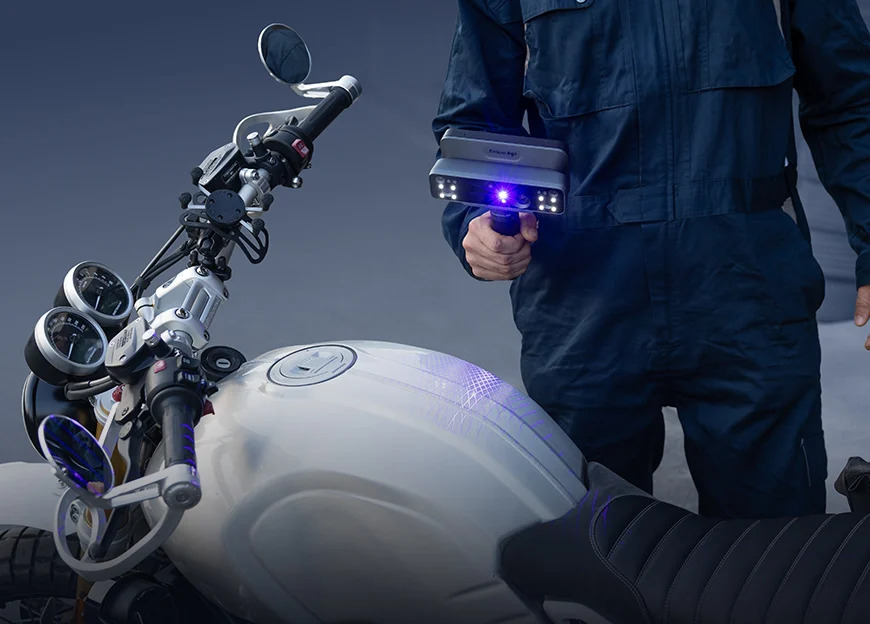

블루 레이저 라인
VCSEL 적외선

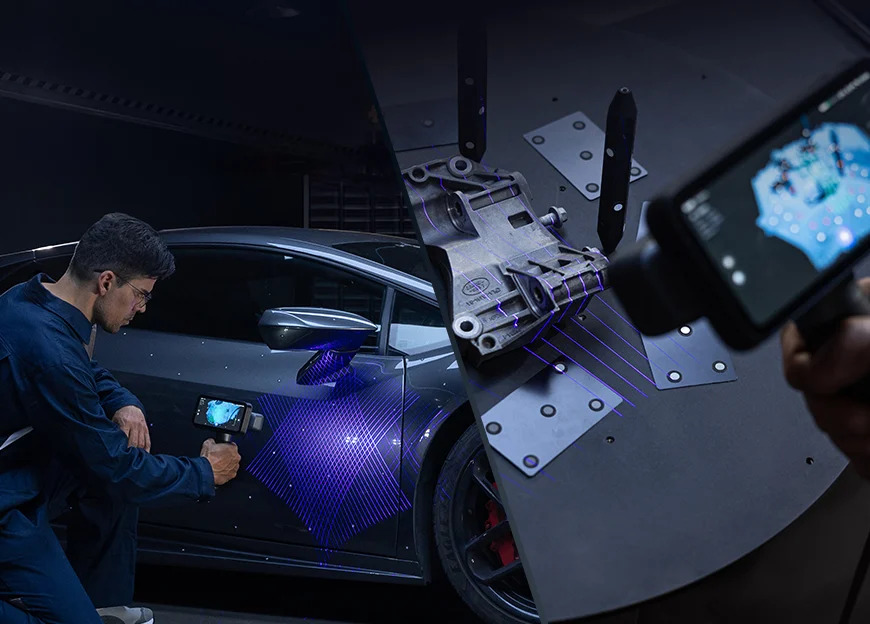

레이저 HD 모드
0.04 + 0.06 mm/m의 체적 정확도와 최대 0.05mm의 높은 기하락적 해상도를 갖춘 고품질 모델을 제공합니다.
19+19 교차 레이저 라인: 고속 스캐닝에 적합하며 최고의 효율성과 유연성을 제공합니다.
7개의 평행 레이저 라인: 정밀한 디테일 표현이 가능하며 일관된 결과를 제공합니다.
레이저 전환
스캔 도중 두 가지 레이저 스캔 모드를 자유롭게 전환할 수 있으며, 각 모드에서 획득한 데이터를 하나로 통합해 빠른 작업 속도와 높은 정밀도를 동시에 확보할 수 있습니다.

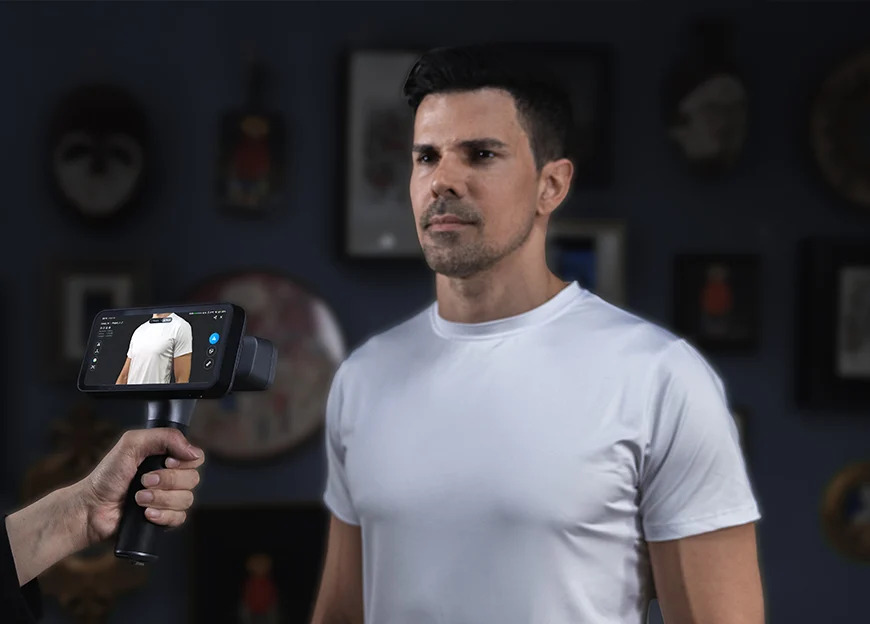

IR 고속 모드
VCSEL 적외선을 활용한 스캐닝 솔루션으로 중형부터 대형 물체까지 넓은 범위를 효율적으로 스캔할 수 있습니다.
마커 없는 레이저 스캐닝
EinScan Rigil은 특수 추적 알고리즘을 탑재하여 EXScan Rigil 소프트웨어에서 제공되는 레이저 + IR 하이브리드 스캔 모드를 통해 마커 없는 청색 레이저 스캐닝을 제공합니다 . 이는 기존 마커 기반 레이저 스캐닝보다 효율성을 높이고 마커 없는 IR 스캐닝보다 우수한 데이터 품질을 제공합니다.
풀 컬러 텍스처 스캐닝
고품질 질감 디테일을 복원할 수 있는 5MP 고화질 카메라를 탑재하여 디자이너, 엔지니어 및 아티스트가 디지털화 과정에서 모델의 높은 충실도를 유지할 수 있도록 지원하며, 후속 분석 및 제작에 더욱 정확한 정보를 제공합니다.

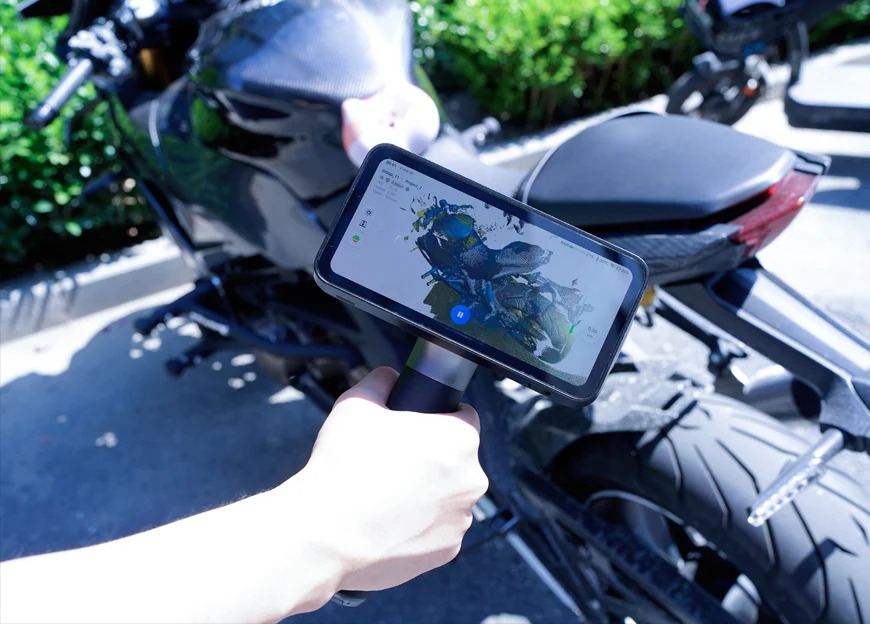

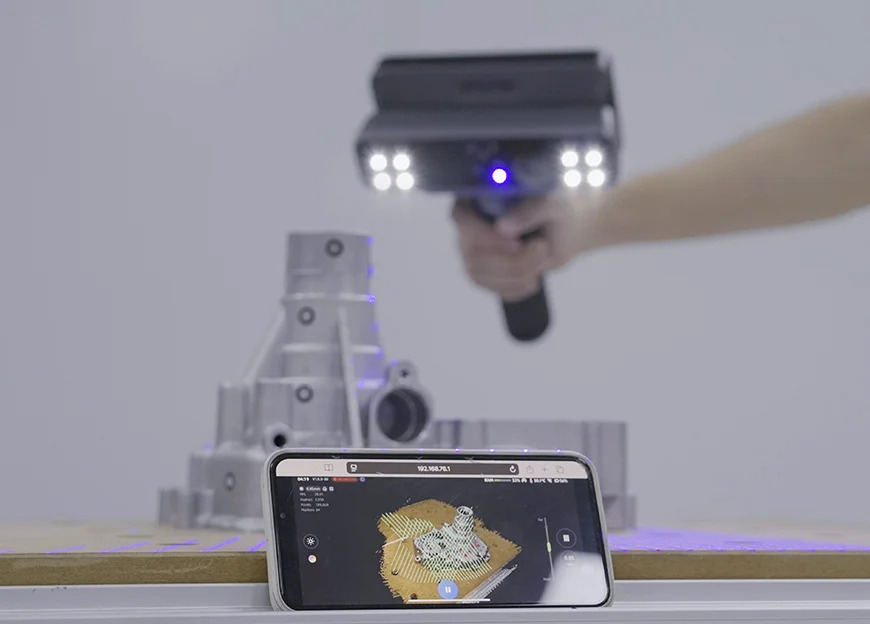

무선 워크플로우
무선 스캔 : PC에 연결하지 않고 스캔 가능
무선 전송 : SHINING 3D 클라우드로 데이터 공유
무선 화면 미러링 : 두 번째 화면에 표시

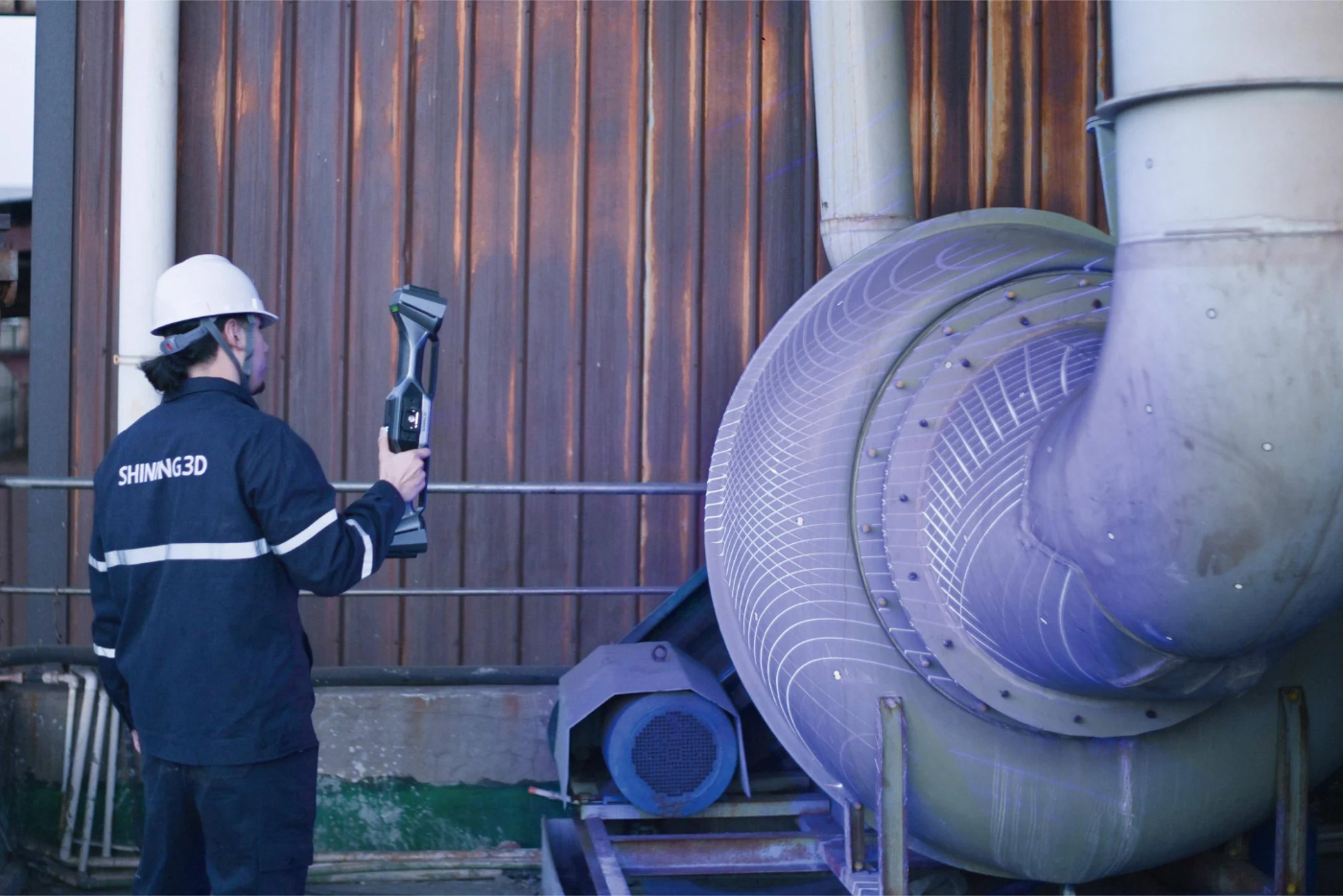

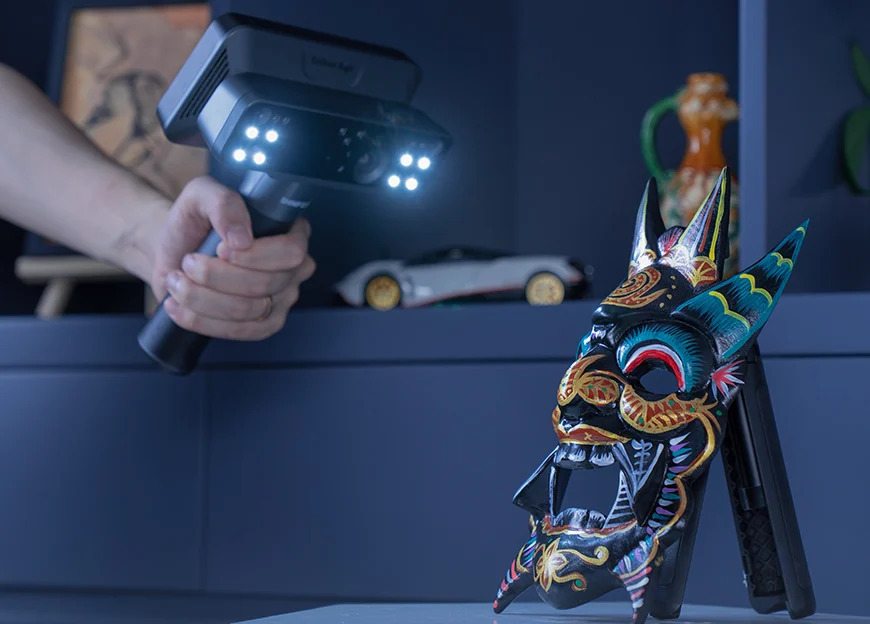

작업장부터 야외까지, 안정적인 스캐닝
실내 작업장은 물론 햇빛이 비치는 야외 환경에서도 안정적으로 스캔할 수 있습니다. 스프레이 처리 없이도 어두운 색상이나 반사도가 높은 금속 표면에 바로 적용 가능합니다.

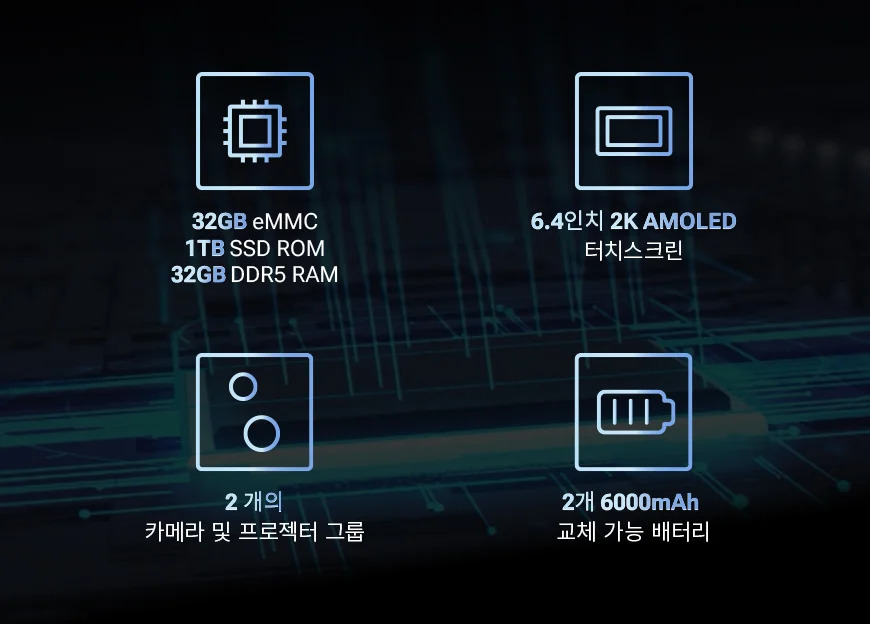

강력한 하드웨어
6.4인치 2K AMOLED
32GB DDR5 RAM
32GB eMMC + 1TB SSD ROM
5500mAh × 2 교체형 배터리
제품 스펙

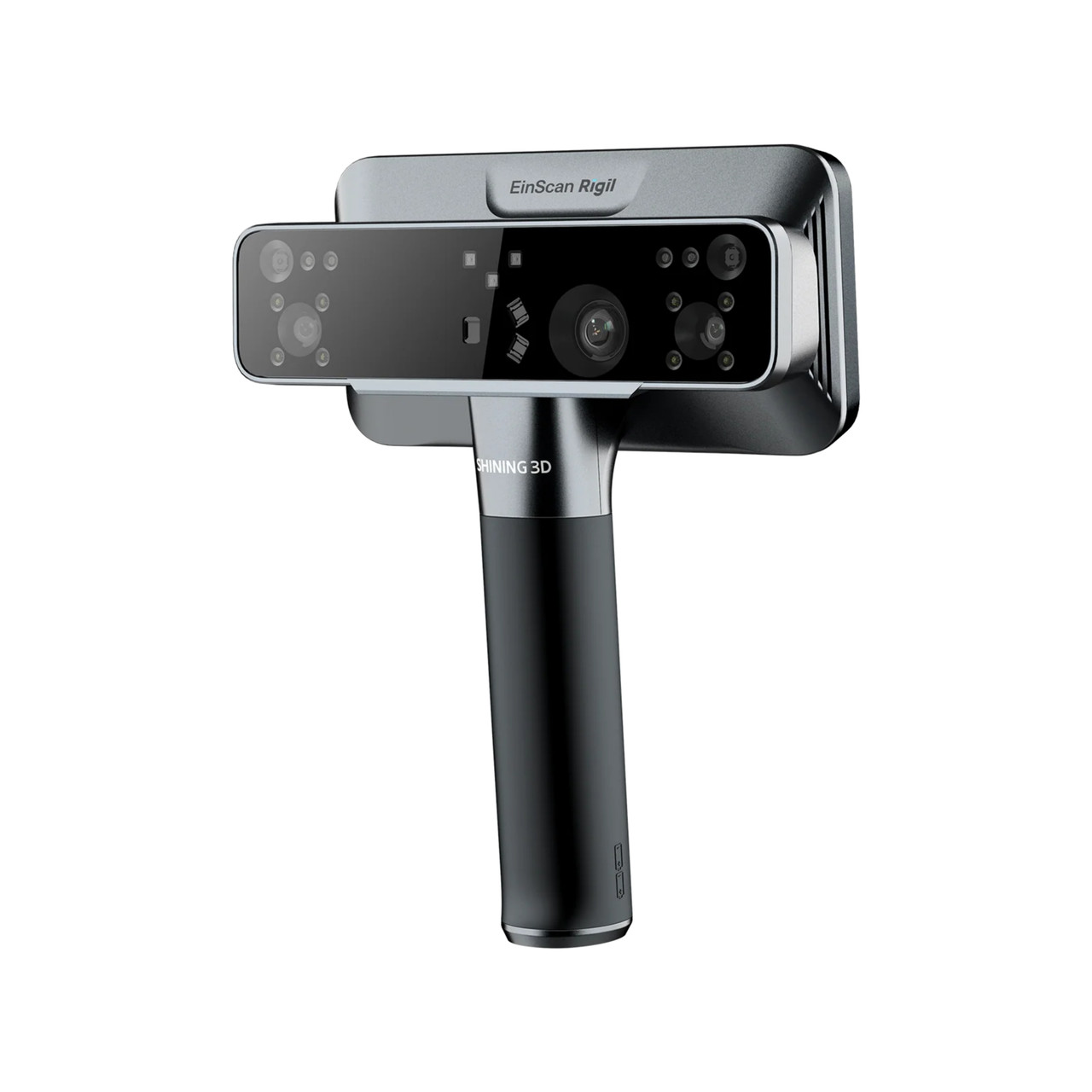

Einscan Rigil
작동 모드
독립형 무선 추가 컴퓨팅 리소스: PC-무선 / PC-유선
스캔 모드
레이저 모드
IR 고속 모드
광원
19+19 개 블루 레이저 크로스 라인 7개 블루 레이저 평행 라인
IR VCSEL
해상도
0.05 ~ 10mm
0.2 ~ 10 mm
스캔 속도
4,400,000 포인트/초 940,000 포인트/초
1,600,000 포인트/초
작동 거리
170 ~ 550 mm
160 ~ 1500 mm
정렬 모드
글로벌 마커 / 마커 / 형상 / 하이브리드
글로벌 마커 / 마커 / 형상 / 텍스처 / 하이브리드
체적 정확도
Up to 0.04 + 0.06 mm/m
Up to 0.1 + 0.4 mm/m
카메라 해상도
3D: 2.3MP ×2, 1.3MP ×2 텍스처: 5MP
출력 형식
STL, OBJ, PLY, 3MF, ASC
레이저 등급
Class II
/
하드 웨어
CPU: 8 core, 2.4GHz Hard Drive: 1T SSD ROM 32GB DDR5 RAM
6.4인치 2K AMOLED 터치 스크린
작동 환경
온도 -10℃ ~ 40℃
인증
CE, FCC, ROHS, WEEE, FDA, SRRC, IP50
권장 PC 사양
Win11 Pro 22H2 (64비트) GPU: NVIDIA 지포스 RTX 3060 노트북 GPU 이상 VRAM: 8GB 이상 / RAM: 64GB 이상 인터페이스: USB 3.0 프로세서: Intel 13세대 이상, i7-13700H 이상
EinScan Rigil
