Absolute Arm 7

알림

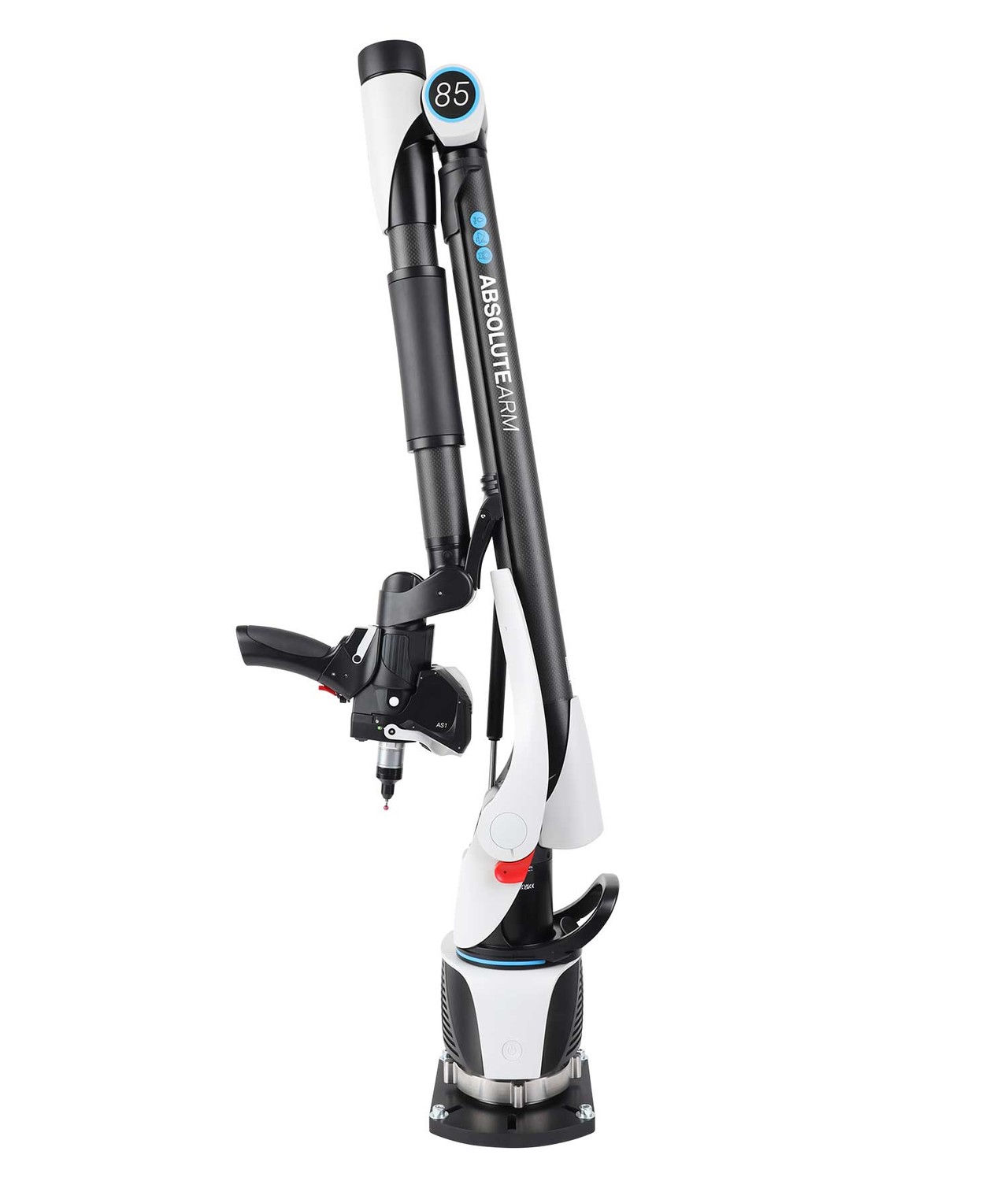

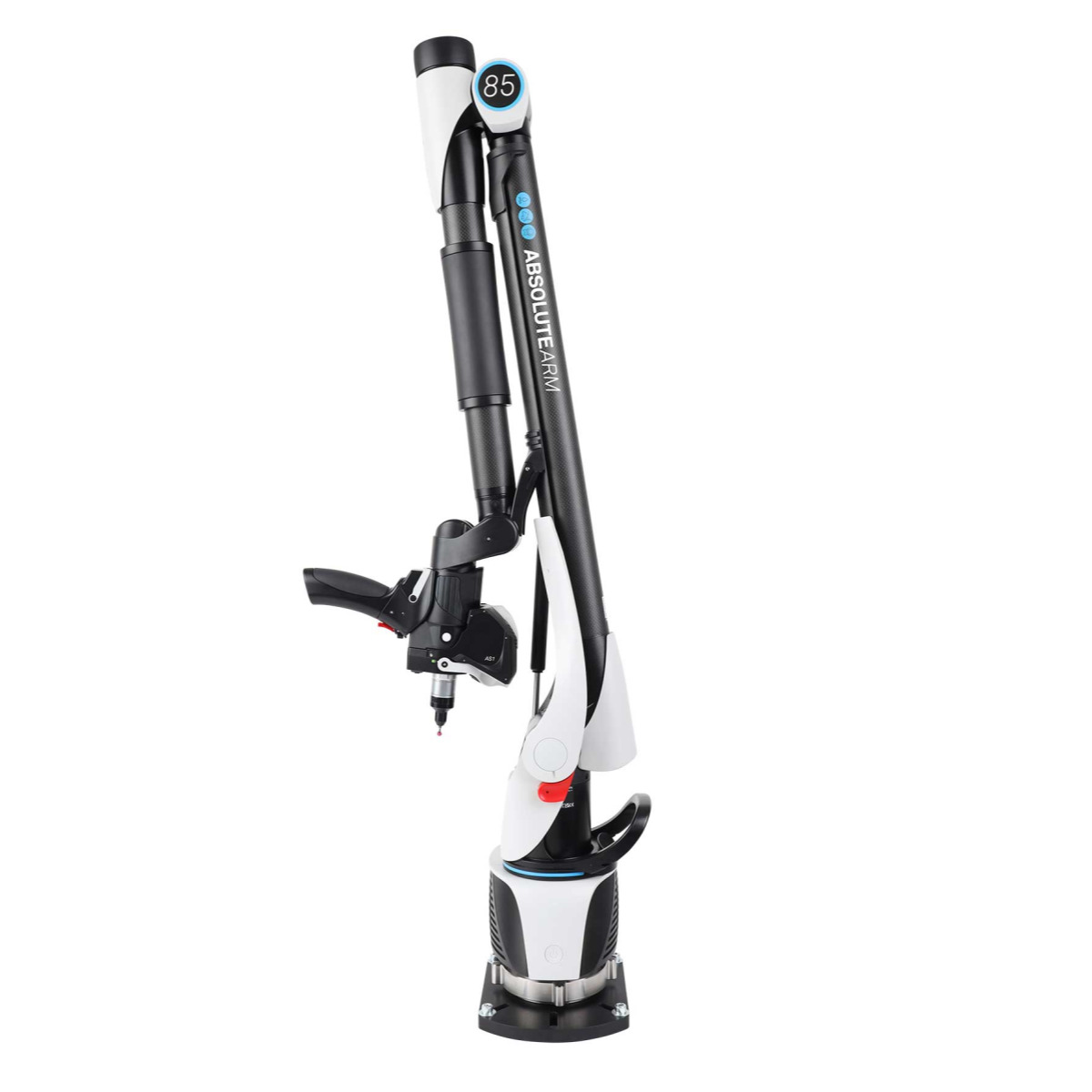

Hexagon Absolute Arm 7축

손쉬운 이동과 측정에 관해서라면 비길 데가 없는 유용성에

설계의 초점을 둔 7축 다관절 측정기

Absolute Arm 제품군은 다양한 산업 및 응용 분야에서 나타나는 측정 문제를 해결할 수 있는 단일 솔루션입니다. 품질 관리부터 리버스 엔지니어링에 이르기까지, 판금 생산부터 엔진 구성품에 이르기까지 Absolute Arm이 여러분의 니즈를 충족시켜 드립니다.

특장점

- 뛰어난 정확도 제공

- 견고한 휴대용 케이스 및 가벼운 이동

- 최첨단의 탄소 섬유 튜브로 강도 및 열 안정성 보장

- 자체 모니터링 분석 및 레포트 기능

손쉬운 이동과 측정에 관해서라면 비길 데가 없는 유용성에 설계의 초점을 둔 7축 다관절 측정기

Absolute Arm 제품군은 다양한 산업 및 응용 분야에서 나타나는 측정 문제를 해결할 수 있는 단일 솔루션입니다. 품질 관리부터 리버스 엔지니어링에 이르기까지, 판금 생산부터 엔진 구성품에 이르기까지 Absolute Arm이 여러분의 니즈를 충족시켜 드립니다.

특장점

- 뛰어난 정확도 제공

- 견고한 휴대용 케이스 및 가벼운 이동

- 최첨단의 탄소 섬유 튜브로 강도 및 열 안정성 보장

- 자체 모니터링 분석 및 레포트 기능

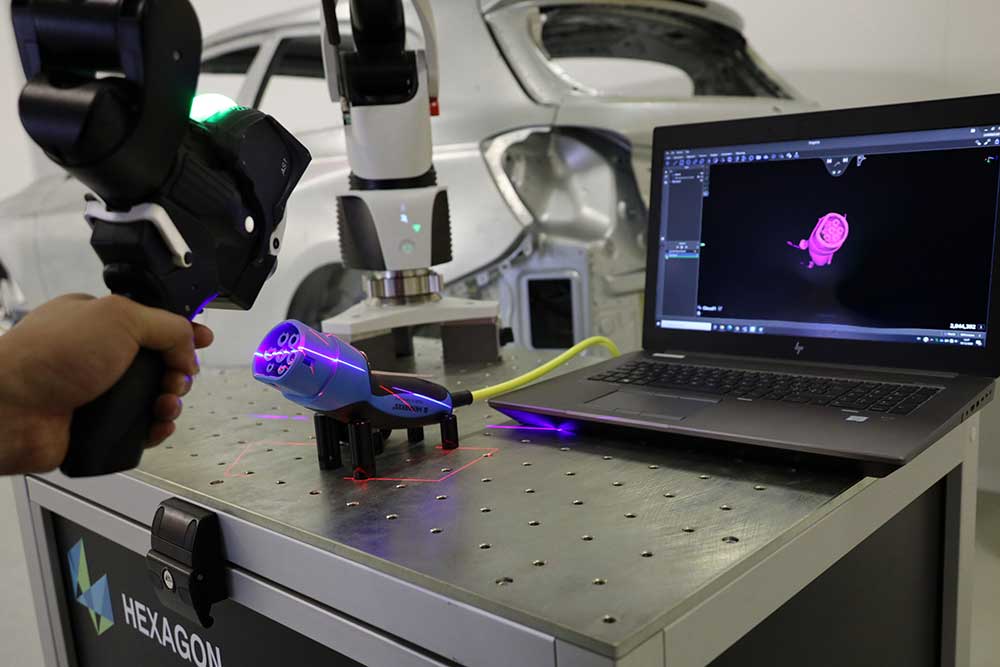

프로빙과 스캐닝
RS6 레이저 스캐너를 내장하여 생산성 높은 하이 엔드 레이저 스캐닝 작업 뿐만 아니라 동시에 고정밀 터치 프로브 기능을 제공하여 Absolute Arm 7-Axis는 유용성과 다양성을 향상시켜 명확한 생산성 향상을 제공하는 다기능 측정 도구입니다.

Absolute 엔코더
검증된 Absolute 엔코더는 Absolute Arm의 모든 관절 조인트에 장착되어 있어 전원 공급 후 관절 초기화 작업 및 워밍업 시간을 완전히 없애고 생산성을 향상하며 최고의 정밀도를 제공할 수 있는 동종 업계에서 독보적인 이동식 다관절 측정기 입니다.

첨단 소재
최첨단의 탄소 섬유 소재의 튜브를 사용하여 제작된 Absolute Arm은 어떠한 환경 조건에서도 강성과 온도 안정정을 보장하여 신뢰할 수 있는 정밀도를 제공 합니다.

모듈식 관절
인체 공학적으로 설계된 Absolute Arm 7-Axis의 손목 OLED 측정 디스플레이 화면은 교체 가능한 그립, 교체 가능한 프로브 및 스캐너 장착 및 다양한 제어 버튼을 제공하여 이전보다 훨씬 손쉽게 작동 효율성을 향상시킵니다.

편리한 이동성

관절 무한 회전이 가능한 마찰이 적은 회전 손잡이는 사용자 피로도를 최소화하고 가볍고 쉽게 장비 이동이 가능하도록 정밀도를 최대화할 수 있게설계되었습니다. 정교한 카운터 밸런스 시스템이 결합된 Absolute Arm은 두말할 필요 없이 시장에서 가장 빠르게 설치할 수 있고 측정 준비 시간이 최소화 된 장비입니다.

안정성
HomeDock 및 SmartLock으로 측정 후 다음 측정까지 Absolute Arm을 안전하게 홈 위치에 고정 시킬 수 있어 고가의 정밀 스캐너와 프로브 팁의 손상 없이 공장 출고 상태의 정밀도를 유지할 수 있습니다.

사용자 피드백
가혹한 현장 환경에서도 시각,청각 등 감각적 피드백 기능을 통해 Absolute Arm을 빠르고 효율성있게 사용할 수 있는 블루투스 기술로 한층 더 발전 하였습니다.

완벽한 이동성
가장 큰 Absolute Arm 시스템 조차도 무게가 11kg이하로 설정 및 위치 변경을 신속하고 간단하게 처리할 수 있을 뿐만 아니라 기능적으로 설계된 충격 흡수 기능의 이동용 케이스 덕분에 이동 중에도 안전하게 보관할 수 있습니다.

프로빙과 스캐닝
RS6 레이저 스캐너를 내장하여 생산성 높은 하이 엔드 레이저 스캐닝 작업 뿐만 아니라 동시에 고정밀 터치 프로브 기능을 제공하여 Absolute Arm 7-Axis는 유용성과 다양성을 향상시켜 명확한 생산성 향상을 제공하는 다기능 측정 도구입니다.

Absolute 엔코더
검증된 Absolute 엔코더는 Absolute Arm의 모든 관절 조인트에 장착되어 있어 전원 공급 후 관절 초기화 작업 및 워밍업 시간을 완전히 없애고 생산성을 향상하며 최고의 정밀도를 제공할 수 있는 동종 업계에서 독보적인 이동식 다관절 측정기 입니다.

첨단 소재
최첨단의 탄소 섬유 소재의 튜브를 사용하여 제작된 Absolute Arm은 어떠한 환경 조건에서도 강성과 온도 안정정을 보장하여 신뢰할 수 있는 정밀도를 제공 합니다.

모듈식 관절
인체 공학적으로 설계된 Absolute Arm 7-Axis의 손목 OLED 측정 디스플레이 화면은 교체 가능한 그립, 교체 가능한 프로브 및 스캐너 장착 및 다양한 제어 버튼을 제공하여 이전보다 훨씬 손쉽게 작동 효율성을 향상시킵니다.

편리한 이동성

관절 무한 회전이 가능한 마찰이 적은 회전 손잡이는 사용자 피로도를 최소화하고 가볍고 쉽게 장비 이동이 가능하도록 정밀도를 최대화할 수 있게설계되었습니다. 정교한 카운터 밸런스 시스템이 결합된 Absolute Arm은 두말할 필요 없이 시장에서 가장 빠르게 설치할 수 있고 측정 준비 시간이 최소화 된 장비입니다.

안정성
HomeDock 및 SmartLock으로 측정 후 다음 측정까지 Absolute Arm을 안전하게 홈 위치에 고정 시킬 수 있어 고가의 정밀 스캐너와 프로브 팁의 손상 없이 공장 출고 상태의 정밀도를 유지할 수 있습니다.

사용자 피드백
가혹한 현장 환경에서도 시각,청각 등 감각적 피드백 기능을 통해 Absolute Arm을 빠르고 효율성있게 사용할 수 있는 블루투스 기술로 한층 더 발전 하였습니다.

완벽한 이동성
가장 큰 Absolute Arm 시스템 조차도 무게가 11kg이하로 설정 및 위치 변경을 신속하고 간단하게 처리할 수 있을 뿐만 아니라 기능적으로 설계된 충격 흡수 기능의 이동용 케이스 덕분에 이동 중에도 안전하게 보관할 수 있습니다.

ABSOLUTE ARM 7-축 정확도 및 크기 사양
모델		A	B	C	D	E	F	G	H
83 시리즈	8320-7	0.043mm	0.016mm	0.054mm	0.033mm	0.059mm	0.062mm	8.8kg	2.48m
	8325-7	0.048mm	0.023mm	0.060mm	0.043mm	0.065mm	0.068mm	9.1kg	2.98m
	8330-7	0.078mm	0.034mm	0.090mm	0.058mm	0.085mm	0.092mm	9.4kg	3.48m
	8335-7	0.092mm	0.042mm	0.115mm	0.067mm	0.099mm	0.105mm	9.7kg	3.98m
	8340-7	0.114mm	0.051mm	0.140mm	0.084mm	0.118mm	0.122mm	10.0kg	4.48m
	8345-7	0.158mm	0.078mm	0.168mm	0.106mm	0.163mm	0.172mm	10.3kg	4.98m

85 시리즈	8320-7	0.029mm	0.010mm	0.038mm	0.021mm	0.041mm	0.045mm	9.0kg	2.48m
	8325-7	0.031mm	0.012mm	0.048mm	0.025mm	0.047mm	0.048mm	9.3kg	2.98m
	8330-7	0.057mm	0.020mm	0.083mm	0.038mm	0.064mm	0.066mm	9.6kg	3.48m
	8335-7	0.069mm	0.024mm	0.099mm	0.045mm	0.078mm	0.080mm	9.9kg	3.98m
	8340-7	0.084mm	0.030mm	0.120mm	0.050mm	0.089mm	0.091mm	10.2kg	4.448m
	8345-7	0.113mm	0.048mm	0.140mm	0.065mm	0.141mm	0.148mm	10.5kg	4.98m

87시리즈	8725-7	0.029mm	0.011mm	0.044mm	0.023mm	0.043mm	0.044mm	9.3kg	2.98m
	8730-7	0.053mm	0.018mm	0.076mm	0.035mm	0.056mm	0.058mm	9.6kg	3.48m
	8735-7	0.064mm	0.022mm	0.092mm	0.041mm	0.068mm	0.071mm	9.9kg	3.98m
	8740-7	0.078mm	0.028mm	0.110mm	0.046mm	0.080mm	0.082mm	10.2kg	4.48m
	8745-7	0.104mm	0.044mm	0.125mm	0.060mm	0.121mm	0.127mm	10.5kg	4.98m

A: 최대 허용 가능 길이 측정 오류 – ISO 10360-12:2016에 따름

B: 최대 허용 가능 프로브 편차, 크기 – ISO 10360-12:2016에 따름

C: 최대 허용 가능 프로브 편차, 구 – ISO 10360-12:2016에 따름

D: 최대 허용 가능 프로브 편차, 위치 – ISO 10360-12:2016에 따름

E: 스캐닝 시스템 정확도 : LDIA ISO 10360-8 부록 D에 따름

F: 스캐너 제외 무게

G: 최대 허용 가능 오류, 프로빙– ISO 10360-2에 따름

H: 최대 허용 가능 오류, 길이 측정 – ISO 10360-2에 따름

레이저 스캐너 사양
	RS6	RS5	HP-L-8.9
정확도	0.026mm(2σ)	0.028 mm (2σ)	0.04 mm (2σ)
포인트 획득 속도	up to 1.2 million 포인트/초	752,000 포인트/초	45 000 포인트/초
라인당 포인트 수	최대 4,000	최대 7,520	750
라인 속도	최대 300Hz	최대 100Hz	60Hz
라인 폭 (중간영역)	150 mm	115 mm	80 mm
Standoff	165 +/- 50 mm	165 +/- 50 mm	135 +/- 45 mm
최소 포인트 간격	0.027 mm	0.011 mm	0.08 mm
시스템 스캐닝 인증여부	Yes	Yes	No
레이저 등급	2	2M	2
작동 온도	5–40°C	5–40°C	5–40°C
무게	0.4 kg	0.4 kg	0.32 kg
